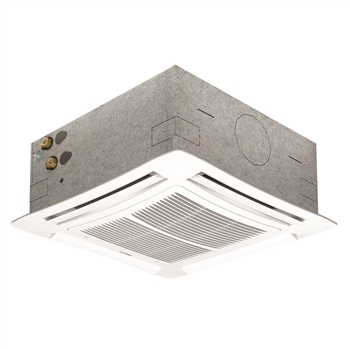

a-CXW 0402 - 1204

Кассетные вентиляторные доводчики с раздачей воздуха по 4-м направлениям 1,98 - 11,1 кВт

Возможные версии

a-CWX 2T двухтрубный
a-CWX 4T четырехтрубный

Радиальные
корпусные
вентиляторы
Контроллер
2-трубная
система
4-трубная система
Кассетные
Сертификация
Evrovent

Кассетные вентиляторные доводчики серии a-CXW с раздачей воздуха по четырем направлениям отличаются прекрасными характеристиками с точки зрения эффективности, уровня шума и гибкости управления. Доводчики a-CXW оснащены 3-скоростными двигателями переменного тока. Серия состоит из приборов семи типоразмеров в 2-трубном или 4-трубном исполнении. Доводчики 2-трубного исполнения могут оснащаться встроенным электрическим нагревателем. Благодаря элегантному дизайну воздухозаборной решетки и широкому спектру устройств управления одним или несколькими приборами, кассетные вентиляторные доводчики a-CXW подходят для систем любого типа. В качестве опции доступна металлическая решетка с эффектом Коанда.

Опции

Металлическая решетка, окрашенная в белый цвет (RAL 9003), с эффектом Коанда
2-х или 3-ходовые двухпозиционные клапаны (ОТКРЫТ/ЗАКРЫТ), с термомеханическим приводом
Встроенный электронагреватель (только у 2-трубных доводчиков)
Плата питания HB для агрегатов с двигателями переменного тока и контроллером EKW или IKW

Комплект RS 485 - интерфейс для BMS
Подключение приточного воздуховода
Фланец подключения воздуховода

Преимущества

Воздухозаборная/воздуховыпускная решетка для подачи воздуха по 4-м направлениям из АБС-пластика белого цвета (RAL 9003). Направляющие створки с ручной регулировкой с каждой стороны.

Корпус блока выполнен из оцинкованной листовой стали с огнестойкой тепло- и шумоизоляции, внутри и снаружи блока.

Вентиляторный узел, установленный на виброизолирующих опорах, отличается особенной малошумностью и эффективностью. Агрегат оснащен одним радиальным вентилятором, который подключен к однофазному электродвигателю с тремя возможными скоростями.

Теплообменник, изготовленный из медных труб и механически закрепленных на них алюминиевых ребер, отличается высокой эффективностью теплообмена.

Панель управлевния представляет собой внешний блок с электронной платой управления и легко доступным блоком зажимов.

Дополнительный дренажный поддон в комплекте.

Агрегаты могут поставляться со встроенной платой управления HB для управления группой агрегатов, объединенных по принципу "ведущий/ведомый", а также для подключения к системе диспетчерского управления с помощью модуля расширения Modbus RTU - RS 485.

Агрегаты с одним теплообменником (2-трубная система) могут оснащаться встроенным электронагревателем.

Агрегаты могут оснащаться патрубком для воздуховода наружного воздуха, а также фланцем для воздуховода с внешней воздуховыпускной решеткой.

ИК-пульт управления (требуется плата питания HB/i-HB)

Задание уставки температуры, выбор режима работы (ОТКЛ/ОХЛАЖДЕНИЕ/НАГРЕВ/АВТО/ВЕНТИЛЯЦИЯ) и скорости вентилятора (выс/сред/низк/авто).

ИК-пульт управления (требуется плата питания HB/i-HB)

Выбор режима работы (ОТКЛ/ОХЛАЖДЕНИЕ/НАГРЕВ/АВТО) и скорости вентилятора (выс/сред/низк/авто).
Контроллер с возможностью задания уставки температуры (индикация температуры только у пультов EKW).
Управление клапанами главного и дополнительного контуров в режимах охлаждения/нагрева (у 2-х и 4-трубных систем). Управление традиционным 2-позиционным клапаном (открыт/закрыт) или 3-позиционным клапаном с помощью сигнала 0-10 В. Управление электронагревателем в 2-трубных системах.
Выносной датчик температуры воздуха в помещении у пультов EK (встроенный у EKW).
Функция периодической вентиляции. Функция "горячего пуска" (только для режима нагрева). Функция "TOO COOL" (только в режиме охлаждения).
Синие индикаторы работы, режима и скорости вентилятора.
Протокол Modbus для подключения к BMS (например, Idrorelax) совместно с опцией Modbus RTU.
Создание и управление группой не более чем из 8 доводчиков, объединенных по схеме "ведущий-ведомый". Простой монтаж — достаточно подключить 2-жильный кабель к плате питания (i)HB.

Настенный программируемый контроллер iKW с ЖК-дисплеем (требуется плата питания HB/i-HB)

Интерфейс с ЖК-дисплеем.
Выбор режима работы (ОТКЛ/ ОХЛАЖДЕНИЕ/НАГРЕВ/АВТО/РУЧНОЙ/ВЕНТИЛЯЦИЯ) и скорости вентилятора (АВТО или 6-ступенчатый). Поворотный переключатель задания уставки температуры.
Управление вручную или по программируемому недельному таймеру (до 4-х временных интервалов).
Управление клапанами главного и дополнительного контуров в режимах охлаждения/нагрева (у 2-х и 4-трубных систем). Управление традиционным 2-позиционным клапаном (открыт/закрыт) или 3-позиционным клапаном с помощью сигнала 0-10 В. Управление электронагревателем в 2-трубных системах.
Параметры, конфигурируемые пользователем.
Протокол Modbus для подключения к BMS (например, Idrorelax) совместно с опцией Modbus RTU.
Создание и управление группой не более чем из 8 доводчиков, объединенных по схеме "ведущий-ведомый".Простой монтаж — достаточно подключить 2-жильный кабель к плате питания (i)HB.
Функция периодической вентиляции. Функция "горячего пуска" (только для режима нагрева). Функция "TOO COOL" (только в режиме охлаждения).
Конфигурируемый дискретный вход: экономичный режим, дистанционное переключение режимов охлаждения/нагрева, дистанционное ВКЛ/ОТКЛ.

Настенный контроллер MTW

Управление скоростью вентилятора, выбор режима (ВЫКЛ./лето/зима), термостат с регулятором, управление клапаном (лето/зима для 2-х трубной системы), управление вторым клапаном (зима для 4-х трубной системы). Подключение датчика температуры воды. Датчик температуры воздуха.

Настенный контроллер ATW

Выбор режима работы (ОТКЛ/ОХЛАЖДЕНИЕ/НАГРЕВ/АВТО) и скорости вентилятора (выс/сред/низк/авто).
Контроллер с возможностью задания уставки температуры (индикация температуры только у пультов ATW).
Открытие/закрытие клапанов главного и дополнительного контуров в режимах охлаждения/нагрева (у 2-х и 4-трубных систем).
Включение электронагревателя у 2-трубных систем (только ATW). Обычное или ШИМ-управление клапанами.
Выносной датчик температуры в помещении у AT (встроенный у ATW) и выносной датчик температуры воды.
Конфигурируемый дискретный вход: оконный контакт, экономичный режим, дистанционное переключение режимов охлаждения/нагрева.
Функция периодической вентиляции (только у AT).
Конфигурационные dip-переключатели. Разъем TTL для протокола Modbus RTU для интеграции в систему BMS (требуется адаптер).
Функция "горячего пуска" (только для режима нагрева). Функция "TOO COOL" (только в режиме охлаждения).
Синие индикаторы работы, режима и скорости вентилятора.
