a-HWD2 102 - 902

a-HWD2 102 - 902

Производство: Италия

Высоконапорные канальные вентиляторные доводчики 5,87 - 21,9 кВт

Возможные версии

  • DLIV встраивыемый, забор воздуха снизу, вертикальная установка
  • DLIO встраиваемый, забор воздуха снизу, горизонтальная установка
  • DFIV встраиваемый, фронтальный забор воздуха, вертикальная установка
  • DFIO встраиваемый, фронтальный забор воздуха, горизонтальная установка
  • Радиальные
    корпусные
    вентиляторы
  • 2-трубная
    система
  • 4-трубная система
  • Канальные
  • Сертификация
    Evrovent

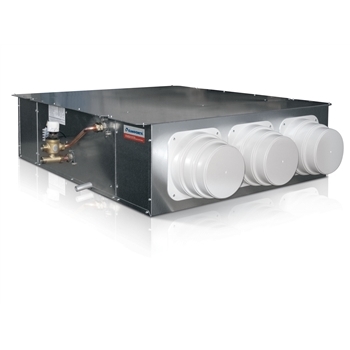

a-HWD2 — это новые высоконапорные канальные вентиляторные доводчики компании MEHITS. Возможность вертикального или горизонтального монтажа, компактность и широкий выбор дополнительных принадлежностей или фасонных элементов воздуховодов обеспечивают высокую гибкость монтажа, позволяя встраивать данные приборы в системы любого типа. Благодаря внутренней изоляции доводчики a-HWD2 отличаются необыкновенно низким уровнем шума. Примечание: на изображении показан прибор с установленными клапанами и пленумом с патрубками.

Опции
  • Комплект теплообменника для горячей воды
  • Модуль нагревательного элемента
  • Клапанный узел ВКЛ/ВЫКЛ, 0-10 В, 3 позиционный, 2-х или 3-х ходовой
  • Канальная секция воздушного фильтра: плоская, гофрированная или с карманными фильтрами
  • Камера статического давления для подключения гибких воздуховодов
  • Секция с регулируемой вентиляционной решеткой, ручной и с электроприводом
  • Секция наружного/внутреннего смешивания
  • Секция шумоглушения для входного и нагнетательного фланцев
  • Секция увлажнителя
  • Дренажный насос
  • Виброизолирующая соединительная муфта
  • Комплект клеммной колодки типа Mammoth с распределительным ящиком с классом защиты IP55
  • Интерфейсный набор SPB
Преимущества

Канальный блок для горизонтальной или вертикальной установки. Несущая конструкция изготовлена из листовой оцинкованной стали увеличенной толщины, устойчивой к появлению ржавчины, коррозии и воздействию химических веществ. Несущие и съемные панели снабжены отверстиями для потолочного и настенного монтажа. Предварительно прорезанные пазы и заранее подготовленные отверстия для конфигурации устройства под заказ, установки принадлежностей и изменения расположения блока даже на месте установки.

Воздушные фильтры класса EU2 легко снимаются с любой стороны доводчика (снизу, сбоку, сверху) для периодической очистки. Секции для фильтров класса EU3 и EU5.

Конфигурации для установок с 2-мя и 4-мя трубами.

Высокоэффективный теплообменник из медных трубок с алюминиевым оребрением. Подключение с правой стороны; по запросу возможно исполнение с подводом коммуникаций с левой стороны. Теплообменники испытаны при давлении 30 бар и пригодны для работы с водой под давлением не более 15 бар. Встроенный дополнительный теплообменник или дополнительная секция для 4-х трубных систем.

Встроенный электрический нагреватель или секции электрического нагревателя.

Блок вентиляторов включает 1, 2 или 3 центробежных вентилятора с двойными пластмассовыми воздухозаборными лопастями, непосредственно соединенных с электродвигателем. Увеличенный диаметр вентиляторов для повышения расхода воздуха и статического давления, низкая частота вращения для лучшего акустического комфорта.

Дополнительный дренажный поддон с тепловой изоляцией из листового оцинкованного металла для всех версий горизонтальной установки.

Дополнительный дренажный поддон из пластика для всех версий вертикальной установки.

Клеммная колодка с классом защиты IP20 типа Mammoth установлена снаружи устройства. По заказу клеммная колодка может быть поставлена в распределительном ящике с классом защиты IP55.

2016

Водяные системы

Холодопроизводительность224 кВт

Установленное оборудование

  • a-HWD2 DLIO
  • BRAT 0121T
Vietnam Justice Office
Вьетнам

2016

Водяные системы

Холодопроизводительность69831 кВт
Теплопроизводительность824 кВт

Установленное оборудование

  • FOCS2-W/CA 7803
  • FOCS-N B 3222
  • Manager
  • WIZARD 1220
  • FCU units
  • a HWD2 402
  • a LIFE2 HP 1102
  • aLIFE2 HP 802
  • a LIFE2 HP 602
  • a LIFE2 902
  • a LIFE2 1002

2016

Водяные системы

Холодопроизводительность140 кВт
Теплопроизводительность160 кВт

Установленное оборудование

  • a-HWD2 DLIO
  • MHD2
  • a-CHD
  • NX-N LN K 0302P
LAU
Ливан

2018

Системы типа "воздух-воздух"

Установленное оборудование

  • a-life2 604
  • a-life2 704
  • a-life2804
  • a-life2904
  • a-life21004
  • a-hwd2 504
  • i-hwd2 104
  • i-hwd2 404
  • Wizard
La Nuovelle Parm
Ливан

2018

Водяные системы

Холодопроизводительность1575 кВт
Теплопроизводительность1624 кВт

Установленное оборудование

  • ERACS2-Q/CA 2222
  • a-HWD2 804
  • a-life2 hp 1204
  • a-life2 1004
Habita.79
Италия

2018

/ Водяные системы / Системы типа "воздух-воздух"

Холодопроизводительность450 кВт
Теплопроизводительность478 кВт

Установленное оборудование

  • i-LIFE2
  • i-CHD
  • a-HWD
  • HRD2
  • WZ
  • ERACS-WQ/S 1002
  • ClimaPRO

2018

/ Водяные системы / Системы типа "воздух-воздух"

Холодопроизводительность606 кВт

Установленное оборудование

  • NX-N/L/N/K 1204T
  • Wizard
  • a-life2 302
  • a-life 2602
  • a-life2
  • a-life2 902
  • a-life2 1002
  • a-hwd2 502
  • a-hwd2 802
  • a-hwd2 402
  • a-hwd2 302
  • a-hwd2 902
  • a-hwd2 602
  • a-hwd2 302
Benetton HQ
Италия

2017

Водяные системы

Холодопроизводительность630 кВт
Теплопроизводительность676 кВт

Установленное оборудование

  • a-HWD2
  • NECS WQ 1004
  • UTA
Antel Arena
Уругвай

2019

Водяные системы

Холодопроизводительность5000 кВт
Теплопроизводительность3000 кВт

Установленное оборудование

  • WIZARD; 2x NECS/B; 2x FOCS2/SL-K; 5x ERACS2-Q; 102x a-CHD; 55x a-LIFE2; 5x a-HWD2;8x ACO/ACU;ClimaPRO
Ajaccio Hospital
Франция

2018

/ Водяные системы / Системы типа "воздух-воздух"

Холодопроизводительность4000 кВт

Установленное оборудование

  • i-FX-W (1+i) 3402
  • 83xWizard
  • ACU
  • ClimaPRO

Встроенный контроллер AT / настенный контроллер ATW

Кнопка скорости вентилятора, кнопка режима (ВЫКЛ./лето/зима/АВТО), термостат с регулятором, управление клапаном (лето/зима для 2-х трубной системы), управление вторым клапаном (зима для 4-х трубной системы). Регулирование как плавное, так и при помощи ШИМ. Подключение датчика температуры воды. Датчик температуры воздуха. Цифровой вход настраиваемый: контакт окна, эко режим, смена режима, вентиляция. ДИП переключатель конфигурации. Последовательный порт TTL по протоколу Modbus для интеграции в систему BMS.

Встроенный контроллер MT / настенный контроллер MTW

Выбор 3-х скоростей вентилятора и 2-х режимов работы (ОТКЛ/ОХЛАЖДЕНИЕ/НАГРЕВ). Пульт управления с возможностью задания уставки температуры (индикация температуры только у пультов MTW).
Открытие/закрытие регулирующего клапана при работе в режиме охлаждения/нагрева (у 2-трубных систем); открытие/закрытие регулирующего клапана дополнительного контура (режим нагрева у 4-трубных систем).
Выносной датчик температуры воздуха в помещении у пультов MT (встроенный у MTW). Выносной датчик температуры воды.
Функция "горячего пуска" (только для режима нагрева). Функция периодической вентиляции (у MT активна всегда). Синий индикатор работы.

Настенный контроллер PSW

Выбор 3-х скоростей вентилятора и 2-х режимов работы (ОТКЛ/ОХЛАЖДЕНИЕ/НАГРЕВ). Открытие/закрытие регулирующего клапана при работе в режиме охлаждения/нагрева (у 2-трубных систем); открытие/закрытие регулирующего клапана дополнительного контура (режим нагрева у 4-трубных систем). Выносной датчик температуры воды. Функция "горячего пуска" (только для режима нагрева).
