i-FX-G05-Y 2202 - 7223

i-FX-G05-Y 2202 - 7223

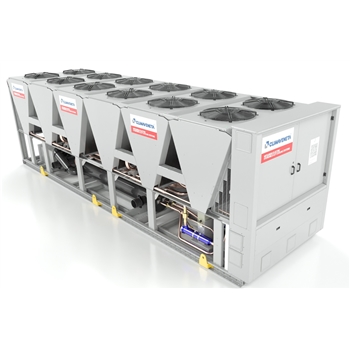

Водоохлаждающая машина с воздушным охлаждением конденсатора

Возможные версии

  • K Стандартная эффективность
  • SL-K Очень низкий уровень шума, стандартная эффективность
  • A Высокая эффективность
  • SL-A Очень низкий уровень шума, высокая эффективность
  • Кожухотрубный
    теплообменник
  • Винтовые
    компрессоры
  • Сертификация
    Evrovent
  • Осевые
    вентиляторы
  • Класс А
    энергоэффективности
  • Охлаждение
  • Регулируемый расход
    теплоносителя

Агрегат наружной установки для охлаждения воды. Оснащен бессальниковыми инверторными винтовыми компрессорами, оптимизированными для работы с хладагентом R513A, осевыми вентиляторами, полностью алюминиевыми микроканальными оребренными теплообменниками-конденсаторами, одноходовым кожухотрубным теплообменником-испарителем, разработанным компанией Mitsubishi Electric Hydronics & IT Cooling Systems S.p.A., и электронным терморегулирующим вентилем.

Опорная рама, каркас и панели из оцинкованной стали увеличенной толщины с порошковым эпоксидным покрытием. Сертификат Eurovent. Скорость вращения винтовых компрессоров может регулироваться благодаря встроенному инвертору, охлаждаемому потоком хладагента, что повышает компактность и функциональную гибкость. Кроме того, они оснащены технологией регулирования степени сжатия, позволяющей изменять внутреннюю геометрию в соответствии с рабочими условиями. Благодаря тщательному подбору внутренних компонентов и использованию технологии регулирования скорости вращения данные агрегаты отличаются функциональной гибкостью, надежностью и максимальной эффективностью при любых рабочих условиях.

Опции
  • Шумоподавитель (кроме малошумных версий)
  • Вентиляторы с бесщеточными двигателями постоянного тока с электронной коммутацией (у агрегатов исполнения K)
  • Микроканальные теплообменники с защитным покрытием e-coating
  • Теплообменники традиционной конструкции с медными трубами и алюминиевым оребрением также могут иметь защитное покрытие в виде полимерного покрытия оребрения или покрытия Fin Guard Silver.
  • Контроль утечек
  • Комплект высокотемпературный для расширения рабочих температур агрегата
  • Гидромодуль
  • VPF (переменный расход) комплект: насосы с переменным расходом
  • Возможность подключения к внешним системам диспетчеризации через протоколы ModBus, Mitsubishi M-Net, Echelon, Bacnet, Bacnet over-IP.
Преимущества
ХЛАДАГЕНТ С НИЗКИМ ПГП

ладагент нового поколения R513A с пониженным парниковым эффектом по сравнению с традиционными хладагентами на основе гидрофторуглерода (HFC) (Потенциал глобального потепления GWP R513A = 572, GWP R134a = 1300 согласно 5-й версии МГЭИК) и нулевое воздействие на озоновый слой. Негорючий (ASHRAE 34, ISO 817: класс A1).

ВЫСОКАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ

Высокая энергоэффективность при работе с частичной и полной нагрузкой, самая высокая энергоэффективность на рынке. Эти агрегаты обеспечивают низкую стоимость эксплуатации и, следовательно, малый срок окупаемости.

СООТВЕТСТВИЕ ДИРЕКТИВЕ ErP 2021

Благодаря инверторной технологии и продуманной конструкции, агрегаты не только соответствуют, но и превосходят требования к минимальной сезонной энергоэффективности, которые заданы директивой по экологическому проектированию 2009/125/EC и вступают в силу с 2021 года.

ШИРОКИЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР

Благодаря точному регулированию конденсации (вентиляторы с плавным регулированием скорости являются стандартной комплектацией всех моделей), интеллектуальной логике управления и специальным комплектам, агрегаты могут работать при температурах наружного воздуха от –15 до 55 °С и при температуре воды на выходе испарителя от –8 до 20 °С.

УМЕНЬШЕННАЯ ПЛОЩАДЬ ЗАНИМАЕМОЙ ПОВЕРХНОСТИ

Эти новые агрегаты отличаются небольшой занимаемой площадью, что делает их идеальным решением как для новых объектов (благодаря высокой эффективности), так и для замены устаревшего оборудования на существующих объектах, так как они позволяют значительно увеличить эффективность при тех же самых размерах и холодопроизводительности.

АЛЮМИНИЕВЫЕ МИКРОКАНАЛЬНЫЕ ТЕПЛООБМЕННИКИ

Водоохлаждающая машина оснащена алюминиевыми микроканальными конденсаторами, которые обеспечивают высокую энергоэффективность и снижение веса агрегата. Это решение также позволяет уменьшить количество хладагента в системе, по сравнению с традиционными медными теплообменниками с алюминиевым оребением. Также возможно изготовление коррозионностойкого агрега

ВСТРОЕННЫЙ ГИДРАВЛИЧЕСКИЙ МОДУЛЬ

Состоит из 2-х насосов с 2-х или 4-х полюсным электродвигателем, с постоянным или переменным расходом воды, с низким или высоким напором.

ГАРМОНИЯ МЕЖДУ АГРЕГАТОМ И СИСТЕМОЙ

Блоки с частотным регулированием имеют низкий пусковой ток и выше коэффициент мощности, чем аналогичные блоки с фиксированными приводжами. Они обладают меньшей трудоемкостью при подсоединению электропитания и при пуско-наладочных работах, поскольку не требуют применения дополнительных устройств для коррекции коэффициента мощности. Использование технологии VSD позволяет устройству плавно регулировать свою производительность, что уменьшает колебания температуры выходящей воды.

2019

/ Водяные системы / Системы типа "воздух-воздух"

Холодопроизводительность654 кВт

Установленное оборудование

  • i-FX-G05/CA/S 1702
  • WIZARD

W3000TE

Контроллер W3000TE предлагает расширенные функции и алгоритмы. Пользовательский интерфейс LARGE с функциональной клавиатурой и широким ЖК-дисплеем обеспечивает удобный доступ к настройке машины и дает пользователю полное представление о состоянии устройства. Мониторинг и настройка рабочих параметров осуществляются через многоуровневое меню с возможностью выбора языка пользователя. Светодиодные индикаторы сразу показывают рабочее состояние холодильных контуров, а также вентиляторов и водяных насосов (если они есть). В качестве альтернативы или в дополнение к интерфейсу возможно использование KIPlink - Keyboard In Your Pocket - инновационного пользовательского интерфейса, основанного на технологии Wi-Fi, который позволяет работать с устройством непосредственно со смартфона или планшета. Регулирование рабочих параметров производится пошагово на обоих водяных контурах, по температуре воды на входе в испаритель с пропорциональной логикой. Это позволяет одновременно удовлетворить различные запросы как охлаждения, так и нагрева, без предварительного выбора режима работы. Система диагностики включает в себя управление устройством в случае возникновения неисправности: для выяснения причин возникновения неисправности используется функция "черного ящика" (через ПК) и журнал сообщений о неисправности (дисплей или ПК). Опционные проприетарные устройства могут выполнять настройку параметров в системах, состоящих из нескольких блоков. Также возможны измерения потребляемой энергии и производительности системы. Мониторинг параметров может быть осуществлен с помощью собственных устройств управления или интеграции их в сторонние системы с помощью наиболее распространенных протоколов, таких как ModBus, Bacnet, Bacnet-over-IP, LonWorks. Совместимость с удаленной клавиатурой (до 8 единиц). Процесс оттаивание (только для реверсиных машин) осуществляется по собственной самоадаптивной логике, которая предусматривает мониторинг нескольких рабочих параметров. Это позволяет уменьшить количество и продолжительность циклов оттаивания, что дает дополнительное повышение энергоэффективности системы.
